用于動物飼料、谷物和液體的濕度測量Hydro-Mix XT 是一款暗裝式濕度傳感器,可以通過兩種方式連接到控制系統:模擬和數字。可以通過 RS485 串行接口以串行通信鏈接方式將多達 16 個傳感器直接連接到控制系統。提供兩個模擬輸出,可分別配置為 4-20mA 、 0-20mA (0-10V)、一個可配置的數字輸入和一個可配置的數字輸入/輸出。這些不同的選項讓系統集成商能靈活選擇最適合連接到控制系統的方法。
可通過多種方式,使用 Hydronix 核準的以太網、USB 或 RS232/RS485 適配器來連接傳感器和控制系統。或者,也可使用Hydro-View 濕度顯示器來提供包括濕度和溫度在內的實時聯機過程測量值。最簡單的配置是將 Hydro-Mix 的模擬輸出連接到可擴展電流回路顯示器以顯示當前濕度。

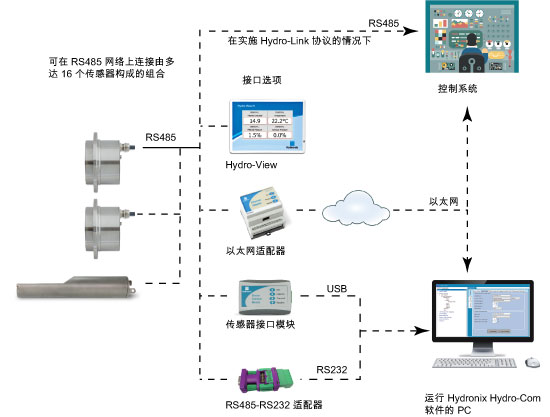

Hydro-Mix XT 連接選項

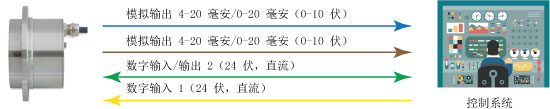

輸入/輸出連接

布線
Hydro-Mix XT 有 4m 集成電纜,用于接線盒中的終端,可將傳感器信號發送到控制系統或計算機進行配置和校準。
推薦的現場布線方式:
- 六對雙絞線(共 12 芯)屏蔽電纜,帶 22 AWG、0.35mm2 的導體
- 屏蔽:編織屏蔽層(最低 65% 的覆蓋面積)加鋁/聚酯薄膜
- 推薦的電纜類型:Belden 8306, Alpha 6373
- 推薦電纜最大長度:100m,與其他重型設備供電電纜區分
